非隔離式蓄能器

　　1.產品概述

　　儲氣罐是以儲氣方式儲存能量。作為氣體動力源，或作為非隔離式蓄能器，氣體與液體直接接觸，在液壓、氣動系統中起儲能、補償液壓損耗和穩定壓力等作用，目的是增加排油容量，減少泵機絨組功率。非隔離式蓄能器具有容量大、功能損耗少、節約能源、占地面積小等優點。本公司生產的非隔離式蓄能器儲氣罐采用無縫鋼管熱旋壓成形工藝，具有安全可靠、外形美觀、性能穩定的特點。目前已廣泛應用于機械工業和軍工行業等領域之中。

　　非隔離式蓄能器站一般與活塞式蓄能器配套使用，目的是增加排油容量，減少泵機絨組功率，從而起到節能作用，應用于快速放油液場合，如大型壓鑄機上。

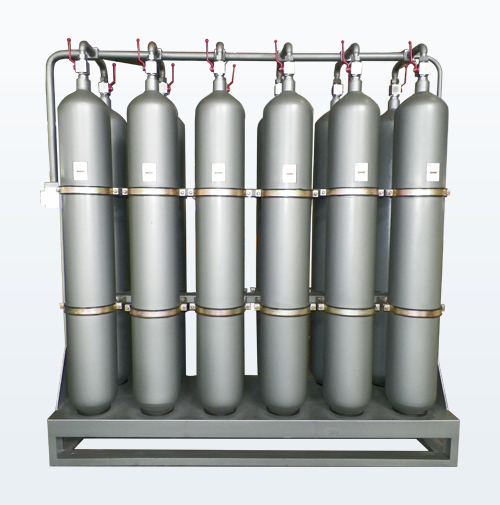

非隔離式蓄能器站

　　2.型號說明

　　C Q P Φ – V / P ※ - ※

　　①②③④ ⑤ ⑥

　?、?儲氣瓶

　　② 罐體外徑(mm)

　?、?公稱容量：(L)

　?、?公稱壓力：(Mpa)

　?、?結構型式：A—雙頭 B—單頭

　　⑥ 螺紋類型

　　3.外形尺寸

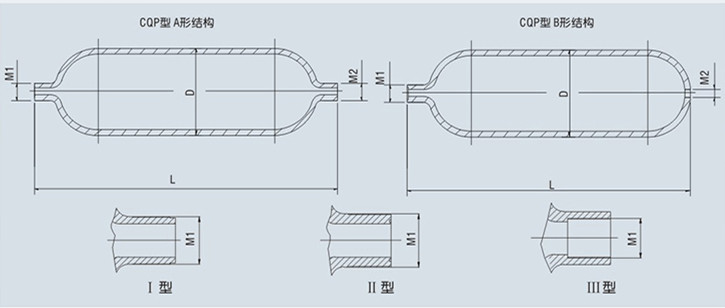

非隔離式蓄能器外形尺寸

　　4.技術參數

型號	外徑（mm）	公稱壓力（Mpa）	公稱容積（L）	基本尺寸		連接螺紋		重量（KG）
型號	外徑（mm）	公稱壓力（Mpa）	公稱容積（L）	A型	B型	M1	M2	A型	B型
CQPΦ-10/14-※	219	14	10	570	510	M60×2-6g	M30×1.5-6H	44	41
CQPΦ-16/14-※			16	760	700			59	56
CQPΦ-25/14-※			25	1090	1030			82	79
CQPΦ-32/14-※			32	1330	1280			98	95
CQPΦ-40/14-※			40	1610	1550			118	115
CQPΦ-10/20-※		20	10	570	570			38	36
CQPΦ-16/20-※			16	760	760			51	49
CQPΦ-25/20-※			25	1090	1030			70	68
CQPΦ-32/20-※			32	1330	1280			84	82
CQPΦ-40/20-※			40	1610	1550			101	99
CQPΦ-10/31.5-※		31.5	10	570	570			44	41
CQPΦ-16/31.5-※			16	760	760			59	56
CQPΦ-25/31.5-※			25	1090	1030			82	79
CQPΦ-32/31.5-※			32	1330	1280			98	95
CQPΦ-40/31.5-※			40	1610	1550			118	115
CQPΦ-40/14-※	299	14	40	990	930	M80×2-6g	M42×2-6H	130	127
CQPΦ-50/14-※			50	1170	1110			154	151
CQPΦ-63/14-※			63	1410	1350			184	181
CQPΦ-72/14-※			72	1580	1520			205	202
CQPΦ-80/14-※			80	1710	1650			224	221
CQPΦ-100/14-※			100	2090	2030			268	271
CQPΦ-40/20-※		20	40	990	930			87	85
CQPΦ-50/20-※			50	1170	1110			103	101
CQPΦ-63/20-※			63	1410	1350			123	121
CQPΦ-72/20-※			72	1580	1520			137	135
CQPΦ-80/20-※			80	1710	1650			150	148
CQPΦ-100/20-※			100	2090	2030			170	172
CQPΦ-40/31.5-※		31.5	40	990	930			130	127
CQPΦ-50/31.5-※			50	1170	1110			154	151
CQPΦ-63/31.5-※			63	1410	1350			184	181
CQPΦ-72/31.5-※			72	1580	1520			205	202
CQPΦ-80/31.5-※			80	1710	1650			224	221
CQPΦ-100/31.5-※			100	2090	2030			281	284

型號	外徑（mm）	公稱壓力（Mpa）	公稱容積（L）	基本尺寸（mm）		連接螺紋		重量（Kg）
型號	外徑（mm）	公稱壓力（Mpa）	公稱容積（L）	A型	B型	M1	M2	A型	B型
CQPΦ-63/20-※	351	20	63	1100	1040	M115×3-6g	M42×2-6H	149	145
CQPΦ-80/20-※			80	1320	1260			178	174
CQPΦ-100/20-※			100	1580	1520			216	212
CQPΦ-125/20-※			125	1910	1850			256	252
CQPΦ-150.20-※			150	2240	2180			299	295
CQPΦ-180/20-※			180	2640	2580			352	348
CQPΦ-200/20-※			200	2900	2840			386	382
CQPΦ-63/32-※		32	63	1100	1040			183	178
CQPΦ-80/32-※			80	1320	1260			219	215
CQPΦ-100/32-※			100	1580	1520			262	257
CQPΦ-125/32-※			125	1910	1850			316	311
CQPΦ-150/32-※			150	2240	2180			369	364
CQPΦ-180/32-※			180	2640	2580			435	430
CQPΦ-200/32-※			200	2900	2840			477	472
